Коленчатые подъемники представляют собой высокоманевренную спецтехнику для высотных работ в стесненных условиях. Чаще всего такие подъемники можно встретить на стройках, промышленных предприятиях и в крупных логистических хабах, где необходимо обеспечить безопасный подход к объектам со сложной геометрией.
Ключевое отличие этого типа машин — стрела с шарнирным механизмом, разделенная на несколько подвижных сегментов. Такая система сочленений позволяет конструкции буквально «складываться», подавая рабочую корзину поверх преград или под перекрытия, которые невозможно обойти с помощью прямой стрелы.
Техническое устройство коленчатых подъемников

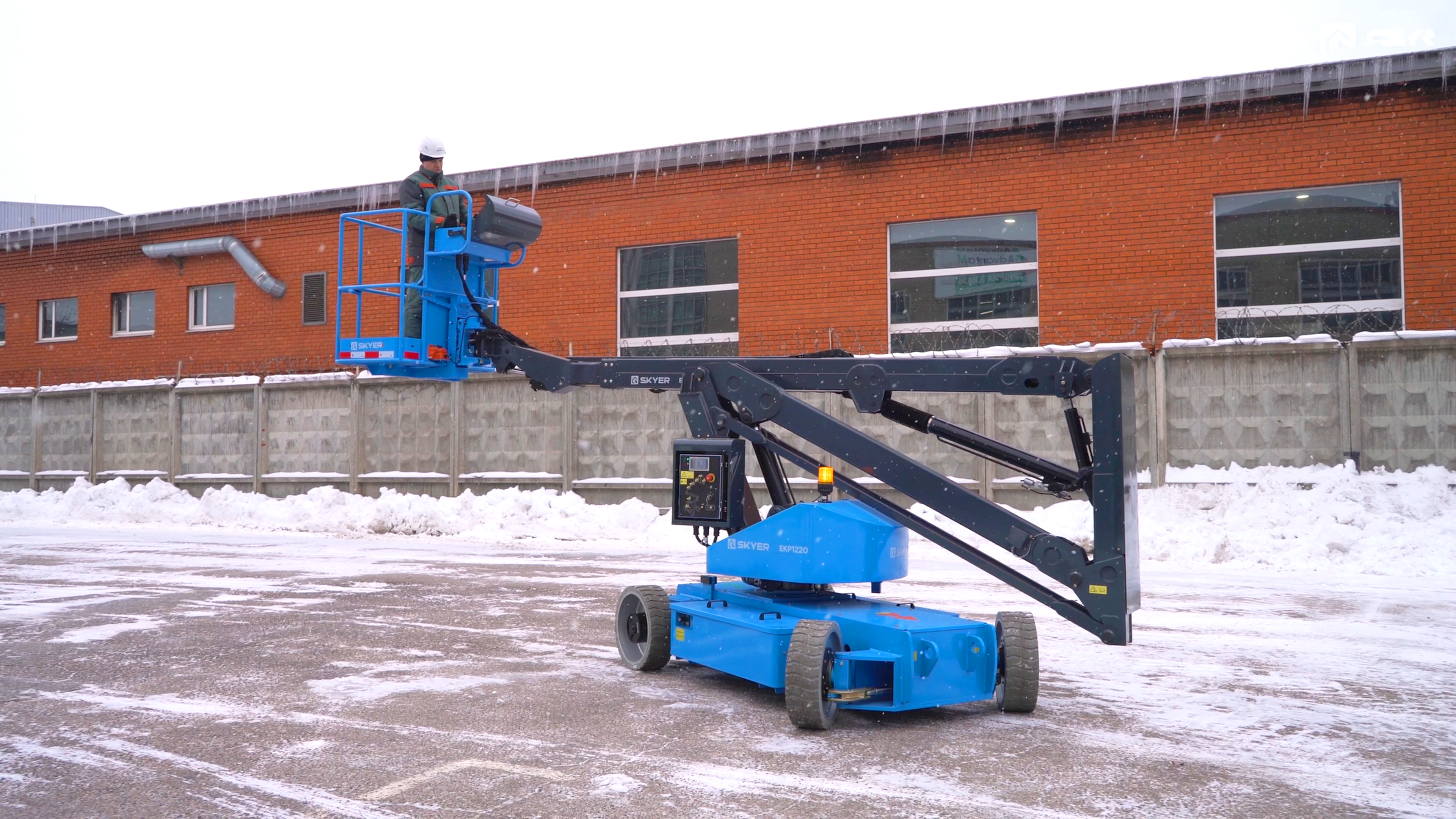

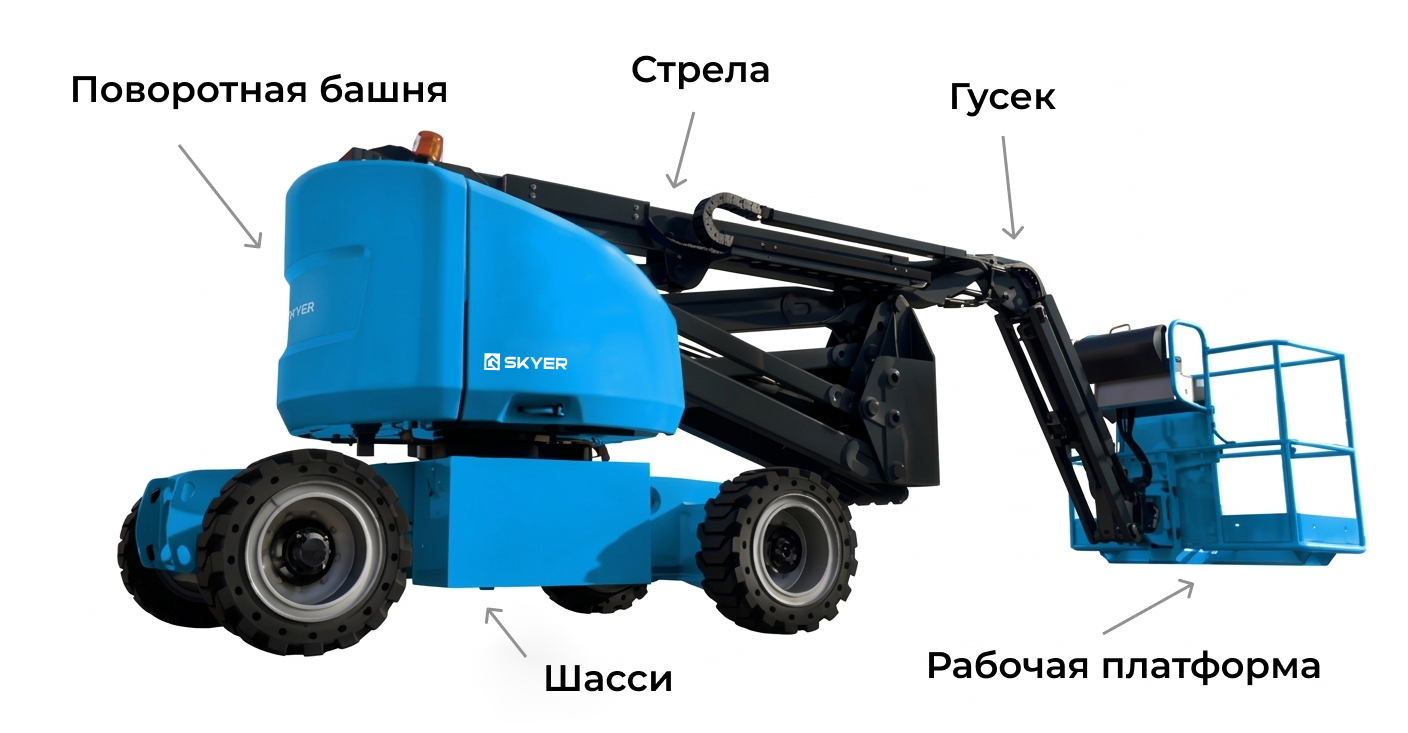

Конструкция коленчатого подъемника объединяет несколько ключевых узлов: базу, колесное шасси, поворотную башню, стрелу, силовую установку, гидравлическую систему и рабочую платформу. Совместная работа этих элементов обеспечивает подъем персонала и точное позиционирование корзины на высоте.
Классификация по типу двигателя
Выбор силового агрегата определяет основную среду эксплуатации подъемной техники.
- Электрический привод оптимален для закрытых помещений и объектов с лимитированной нагрузкой на напольное покрытие. Такие машины ценятся за экологичность (нулевой уровень выбросов), тихий ход и маневренность. С их помощью можно проводить работы внутри торговых центров и складов, не нарушая санитарных норм.
- Дизельный двигатель предназначен для суровых условий стройплощадок и работы на открытом воздухе. За счет высокого крутящего момента и внедорожной трансмиссии дизельные подъемники легко преодолевают сложные рельефы и уклоны. Главное преимущество дизельных версий — полная автономность и готовность к интенсивным многочасовым сменам в полевых условиях.
Шасси и ходовая часть
Шасси и ходовая часть образуют основу конструкции подъемника и обеспечивают его устойчивость и возможность перемещения по рабочей площадке.
- Шасси представляет собой несущую раму машины, на которой размещаются основные узлы: поворотная платформа, стрела, силовая установка, гидравлическая система и рабочая платформа оператора.
- Ходовая часть отвечает за передвижение техники и включает колеса, оси, колесные редукторы, элементы рулевого управления и тормозную систему.
Опорно-поворотное устройство и башня
На шасси установлена поворотная башня. Опорно-поворотное устройство передает нагрузку от стрелы на основание машины и позволяет башне вращаться вокруг вертикальной оси.
В большинстве современных моделей угол поворота достигает 360°, благодаря чему оператор может обслуживать рабочую зону по всему периметру без необходимости перемещать подъемник.
Коленчатая стрела
Стрела состоит из нескольких секций (колен), соединенных шарнирными узлами, каждая из которых приводится в движение отдельным гидроцилиндром. Такая конструкция позволяет изменять артикуляцию стрелы и перемещать платформу по сложной траектории, обходя препятствия. Дополнительная секция, которая называется «гусек», обеспечивает точное позиционирование рабочей платформы в ограниченном пространстве и позволяет корректировать угол вылета над препятствиями.
Рабочая платформа
Рабочая платформа предназначена для размещения оператора и инструментов. На ней установлен основной пульт управления, с помощью которого выполняются подъем стрелы, изменение вылета и поворот башни. Многие модели оснащены системой поворота корзины (на 160-180°), что позволяет занимать оптимальное положение у объекта без перемещения всей машины. Платформа оборудована педалью присутствия оператора, повышающей безопасность: управление подъемником возможно только при нажатой педали, а при ее отпускании все движения автоматически блокируются, что исключает случайные срабатывания и предотвращает несанкционированное движение оборудования.
Гидравлическая система и привод
Гидравлическая система играет ключевую роль в работе всех механизмов подъемника. Насос создает давление рабочей жидкости, которое передается к гидроцилиндрам стрелы. Они обеспечивают плавное и точное перемещение секций.
Для регулировки скорости используются пропорциональные гидравлические клапаны, благодаря которым оператор может точно контролировать движение платформы и аккуратно позиционировать ее на высоте.
Принцип работы коленчатого подъемника
Работа коленчатого подъемника основана на взаимодействии гидравлических цилиндров и шарнирных соединений стрелы. При подаче давления в систему гидроцилиндры изменяют угол между секциями стрелы, поднимая или выдвигая платформу в нужном направлении.
Оператор управляет оборудованием с помощью джойстиков на пульте, расположенном на рабочей платформе. Управление также может дублироваться с базы подъемника.
За счет нескольких точек сгиба стрела может менять форму и перемещать корзину по сложной траектории. Это позволяет точно позиционировать рабочую платформу рядом с объектом даже в условиях ограниченного пространства.
* В отличие от телескопических и ножничных подъемников, где движение платформы ограничено линейным ходом, коленчатая конструкция обеспечивает более гибкую геометрию движения.
Основные технические характеристики коленчатых подъемников
При выборе подъемника важно учитывать ряд ключевых технических параметров, которые определяют возможности техники на объекте.
- Рабочая высота подъема — максимальная высота, на которой может находиться оператор. Обычно она на 2 метра больше высоты платформы, так как учитывает рост человека и зону, куда он может дотянуться руками.
- Горизонтальный вылет стрелы — расстояние от оси вращения башни до внешней границы рабочей платформы при ее максимальном выдвижении. Этот параметр определяет, насколько далеко подъемник может подать корзину в сторону.
- Грузоподъемность платформы показывает, какой суммарный вес оператора и инструмента может безопасно находиться в корзине.
- Угол поворота башни у большинства моделей составляет до 360°.
- Также важны габариты в транспортном положении, тип привода, масса машины и скорость передвижения.
Перечисленные характеристики напрямую влияют на выбор техники. Например, большой горизонтальный вылет необходим при работе через препятствия, а компактные габариты важны при эксплуатации внутри зданий или на складах.
Системы безопасности в коленчатых подъемниках
Безопасность работ на высоте регламентируется жесткими стандартами. Современные коленчатые подъемники оснащаются комплексом систем, направленных на предотвращение аварийных ситуаций и защиту оператора. Рассмотрим основные решения на примере коленчатых подъемников популярного бренда SKYER.
- Ограничитель предельного груза предотвращает подъем веса, превышающего безопасную нагрузку.
- Встроенная система контроля наклона отслеживает угол наклона вбок и вперед-назад и при превышении 3° блокирует подъем и вылет стрелы, предотвращая работу на небезопасной поверхности.
- Режим замедленного хода ограничивает скорость движения машины при поднятой стреле до минимальных значений, уменьшая динамические нагрузки и раскачивание конструкции.
Основные технические характеристики коленчатых подъемников SKYER
|
Модель |
Высота платформы |
Рабочая высота |
Горизонтальный вылет |
Габаритная ширина |
Габаритная длина |
Грузоподъемность (кг) |
Тип двигателя |
| SKYER EKP1220 | 10 м | 12 м | 5.5 м | 1.5 м | 5.5 м | 215 | Электрический |
| SKYER EKP1423 | 11.95 м | 13.95 м | 5.5 м | 1.5 м | 5.5 м | 215 | Электрический |
| SKYER EKP1623 | 13.92 м | 15.92 м | 7.55 м | 1.78 м | 6.6 м | 230 | Электрический |
| SKYER DKP1725 | 14.6 м | 16.6 м | 8 м | 2.28 м | 7.10 м | 230 | Дизельный |
| SKYER DKP2025 |
18.1 м | 20.1 м | 11.7 м | 2.44 м | 9.18 м | 250 | Дизельный |
| SKYER DKP2723 |
25 м | 27 м | 16.1 м | 2.49 м | 11.28 м | 230 | Дизельный |
Сферы применения коленчатых подъемников
Главное преимущество коленчатых подъемников — сложная геометрия стрелы с несколькими точками изгиба. Это позволяет платформе буквально «перешагивать» через препятствия, обходить их сбоку, заводить платформу за угол.
Строительство и монтажные работы
- Монтаж металлоконструкций на этапе каркаса.
- Прокладка воздуховодов и ремонт вентиляции.
- Установка систем видеонаблюдения и датчиков.
- Монтаж кабельных линий на высоте.
- Установка огнезащитных экранов и перегородок.
- Антикоррозийная обработка узлов на перекрытиях.
Фасадные и кровельные работы
- Установка сэндвич-панелей и фасадного остекления.
- Очистка и герметизация межпанельных швов.
- Реставрация элементов лепнины и карнизов.
- Установка наружных блоков промышленных кондиционеров.
- Ремонт и покраска труднодоступных выступов.
- Монтаж водосточных систем и желобов.
- Ремонт карнизных свесов и подшивки кровли.
- Очистка крыш от наледи и сосулек.
- Установка снегозадержателей и ограждений кровли.
Обслуживание промышленных объектов
- Ремонт цехового кранового оборудования.
- Замена осветительных приборов в цехах.
- Прокладка технологических трубопроводов под потолком.
- Осмотр и ремонт потолочных перекрытий.
- Настройка датчиков на автоматических линиях.
- Покраска крупногабаритных станков и агрегатов.
Работы внутри зданий
- Установка праздничной иллюминации и декораций.
- Клининговые работы на большой высоте.
- Отделка стен в торговых центрах.
- Обслуживание объектов без остановки производства.
- Монтаж и ремонт стеллажных систем в логистических центрах.
- Обслуживание систем пожаротушения на складах.
- Монтаж рекламных баннеров и вывесок.
Преимущества коленчатых подъемников
Популярность подъемников коленчатого типа объясняется рядом конструктивных преимуществ.
- Возможность работы над препятствиями благодаря шарнирной стреле.
- Высокая маневренность рабочей платформы.
- Точное позиционирование корзины на высоте.
- Универсальность применения на разных объектах.
- Высокий уровень безопасности.
Такие характеристики делают коленчатые подъемники эффективным решением для большинства монтажных и сервисных работ на высоте.
Заключение
Коленчатые подъемники представляют собой универсальное оборудование для выполнения высотных работ в строительстве, промышленности и обслуживании зданий. Шарнирная конструкция стрелы обеспечивает высокую маневренность и позволяет подавать рабочую платформу в труднодоступные зоны.
Благодаря сочетанию большой рабочей высоты, значительного горизонтального вылета и точного управления такие машины позволяют безопасно и эффективно выполнять широкий спектр задач на высоте.
